隨著全球工業向輕量化工程、結構集成化以及高效生產方向發展，復合材料模具制造（composite mold construction）的重要性持續提升。從汽車輕量化部件到FRP水箱及電氣外殼，高性能復合材料模具是實現穩定產品質量與規?；圃斓幕A(chǔ)。

在大成模具，在SMC模具、BMC模具、模壓模具以及碳纖維模具制造領域擁有先進技術，確保高精度、耐用性及優化的生產性能。本指南將全面解析復合材料模具設計、材料選擇、制造工藝及行業應用。

1. 什么是復合材料模具？

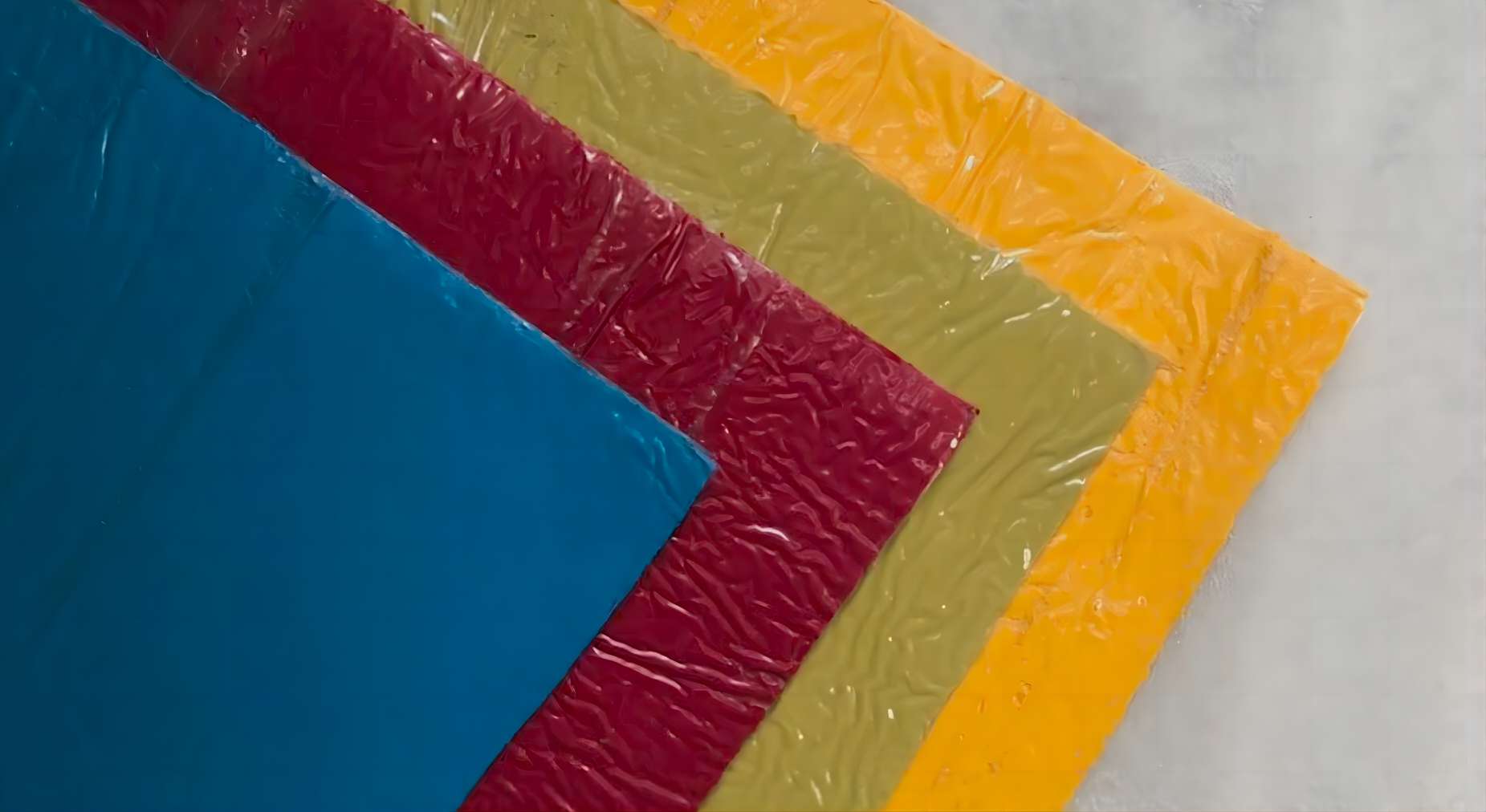

復合材料模具是一種專用于成型復合材料的模具系統，可對SMC（片狀模塑料）、BMC（團狀模塑料）、GMT、LFT及碳纖維復合材料在受控的溫度、壓力和固化條件下進行成型加工。

不同于傳統金屬成形模具，復合材料模具需要綜合考慮樹脂流動行為、纖維取向、固化動力學及熱膨脹等因素，其工程設計更加復雜且專業性更強。

2. 復合材料模具類型

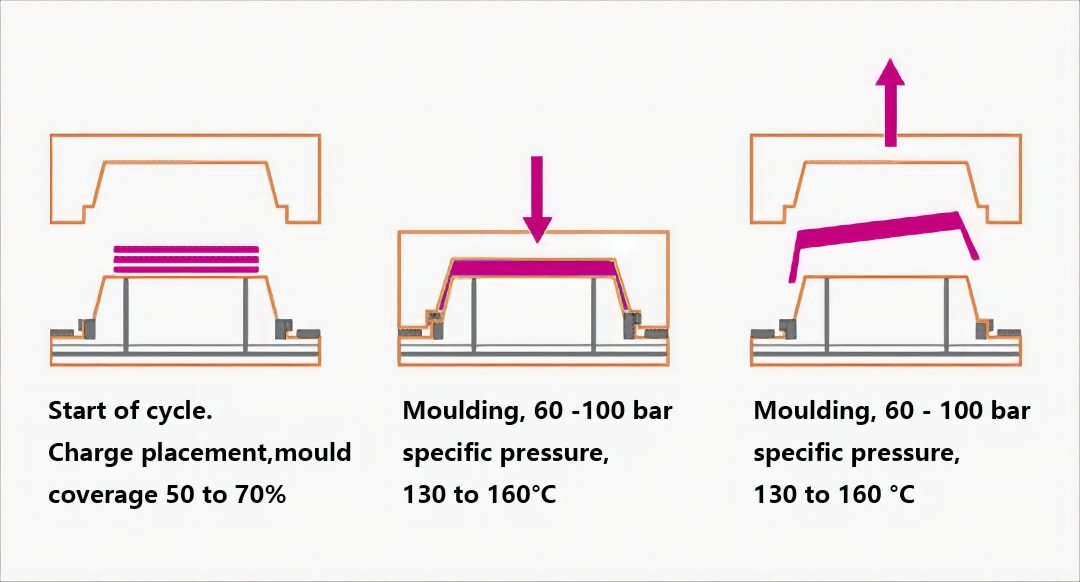

2.1 模壓模具

模壓模具廣泛應用于SMC和BMC成型，具有高強度、優異表面質量及良好重復性，非常適用于汽車外覆蓋件及結構件生產。

2.2 RTM模具（樹脂傳遞模塑）

RTM模具屬于閉模系統，通過向干纖維預成型體中注入樹脂，實現高尺寸精度和優異表面質量的復雜制件生產。

2.3 熱成型模具

熱成型模具主要用于熱塑性復合材料（如GMT和LFT），具備生產節拍快、成本效率高的優勢。

2.4 碳纖維/高壓釜模具

該類模具適用于高溫高壓成型環境，廣泛應用于航空航天及高端汽車領域的高性能部件制造。

3. 復合材料模具的關鍵材料

• 工具鋼：高耐磨性，適用于大批量生產
• 鋁合金：重量輕，導熱性能優異
• 復合材料模具：適用于大型或小批量生產，成本更優
• 因瓦合金（Invar）：熱膨脹系數低，適用于高精度航空模具

材料選擇直接影響模具壽命、表面質量、生產周期以及整體成本。

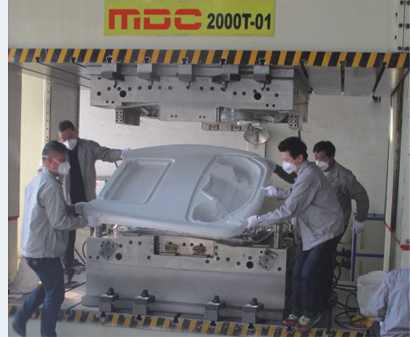

4. 復合材料模具制造流程

4.1 CAD/CAE設計

先進工程設計包括：

• 三維建模與曲面優化
• 模流分析與填充模擬
• 熱分布與固化過程模擬

4.2 CNC加工

高精度五軸CNC加工確保復雜結構及嚴格公差的精準實現。

4.3 熱處理

提升模具的硬度、耐磨性及尺寸穩定性。

4.4 表面處理

包括拋光、涂層及紋理處理，以實現A級表面質量。

4.5 裝配與測試

最終裝配集成加熱系統、冷卻通道及頂出機構，并進行試模與驗證。

5. 關鍵設計要點

• 熱管理：確保均勻固化并縮短生產周期
• 樹脂流動控制：避免氣孔、干斑等缺陷
• 排氣設計：消除模腔內滯留空氣
• 結構剛性：保證高壓下的尺寸穩定性
• 維護便捷性：模塊化設計便于快速維護

6. 復合材料模具的應用

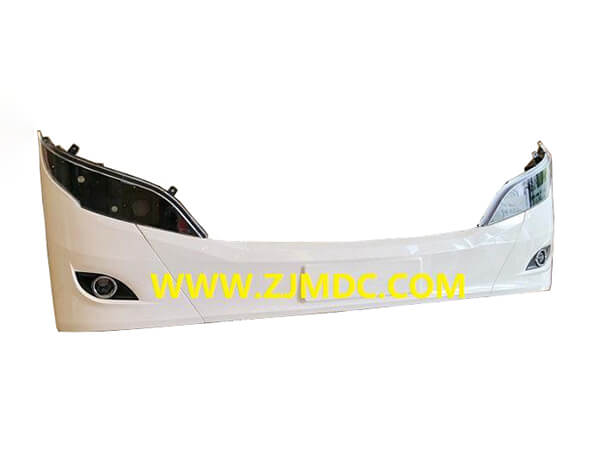

• 汽車行業：車身覆蓋件、電池包外殼、結構件
• 建筑領域：FRP板材、GRP水箱及建筑構件
• 電氣行業：絕緣外殼及開關設備部件
• 航空航天：輕量化結構件
• 能源行業：風電及工業復合材料結構

7. 先進復合材料模具的優勢

• 高尺寸精度與一致性
• 縮短生產周期，提高效率
• 優異的表面質量
• 使用壽命長
• 支持復雜一體化設計

8. 挑戰與優化方案

• 復雜模具設計：通過CAE仿真優化解決
• 熱控制問題：優化加熱系統設計
• 初始成本高：通過長期生產效率實現回報
• 材料處理要求高：需嚴格工藝控制

9. 復合材料模具未來發展趨勢

• AI驅動的模具設計與工藝優化
• 工業4.0智能制造集成
• 快速模具與增材制造技術
• 可回收與可持續復合材料模具

結論

復合材料模具制造是現代復合材料制造的核心技術。從SMC模具、BMC模具到先進的碳纖維模具系統，高質量模具決定了產品性能、生產效率以及企業長期競爭力。

在大成模具，通過持續創新復合材料模具設計、精密加工及先進工裝工程技術，為全球汽車、建筑及工業領域客戶提供可靠解決方案。
