在現代工業制造中，熱成型模具在將熱塑性片材和復合材料加工成輕量化、高精度部件的過程中發揮著至關重要的作用。隨著各行業不斷追求輕量化工程、高效生產以及先進材料性能，熱成型技術已成為全球應用最廣泛的成型工藝之一。

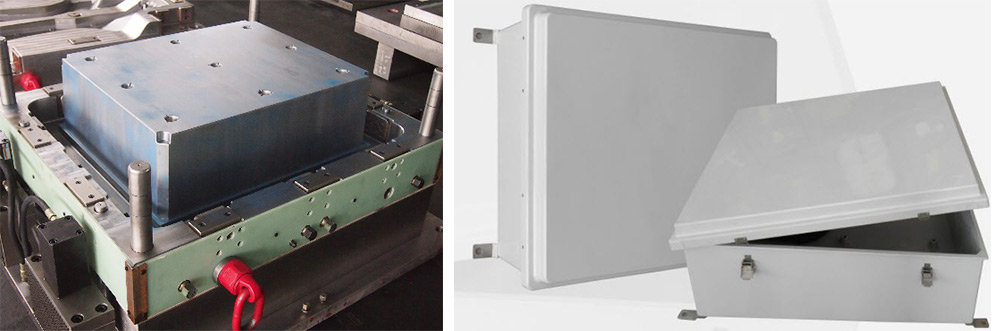

熱成型模具（thermoforming tool）是一種精密模具，用于通過真空、壓力或機械作用力，將加熱后的熱塑性片材或復合材料層壓板成型為特定結構形狀。熱成型模具的質量直接決定最終成型產品的尺寸精度、表面質量、結構完整性以及生產效率。

汽車制造、航空航天工程、工業設備制造以及包裝行業等領域，越來越依賴先進的熱成型模具來制造復雜的塑料及復合材料部件，以實現穩定性能和高效批量生產。

什么是熱成型模具？

熱成型模具是一種用于熱成型工藝的專用模具。在該工藝中，熱塑性片材被加熱至柔軟、可塑狀態，然后覆蓋在模具表面進行成型。當材料完全貼合模具結構后，通過冷卻固化保持最終產品的結構形狀。

熱成型模具系統被廣泛應用，是因?yàn)榕c注塑成型相比，它能夠以更低的模具成本生產大型、輕量化零部件。這種技術特別適用于需要精確結構和高表面質量的中大型產品制造。

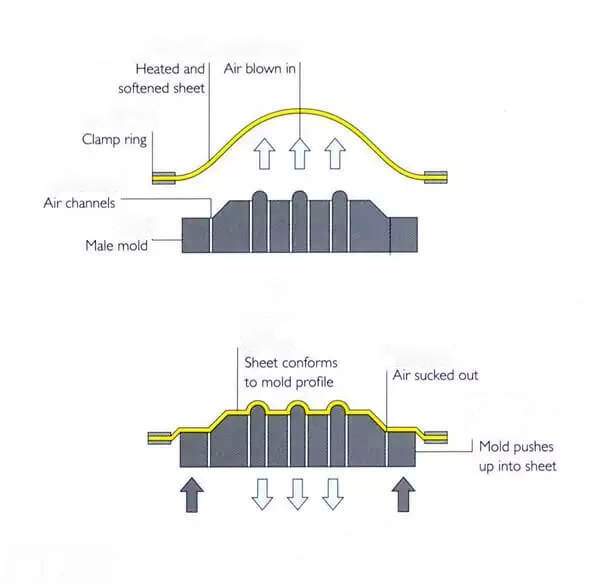

典型的熱成型工藝流程

• 將熱塑性片材加熱至成型溫度
• 將加熱后的材料放置在熱成型模具上方
• 通過真空或壓力使材料貼合模具表面
• 在保持模具結構的同時對成型部件進行冷卻
• 對最終產品進行修邊和后處理

由于熱成型工藝對模具精度和溫度控制依賴較高，因此高精度熱成型模具對于實現穩定、可重復的生產至關重要。

熱成型模具的主要類型

真空熱成型模具

真空熱成型模具利用負壓將加熱后的塑料片材吸附到模具表面。模具內部通常設計有微小排氣孔，使空氣能夠排出，從而確保材料能夠精確貼合模具型腔。

真空成型模具通常用于制造：

• 汽車內飾面板
• 塑料包裝托盤
• 設備外殼
• 保護罩和外殼結構

壓力熱成型模具

壓力熱成型是在真空成型的基礎上增加正壓空氣，使加熱后的塑料片材更加緊密地貼合模具表面，從而實現更高細節還原度和更清晰的結構特征。

壓力成型模具廣泛應用于：

• 汽車外飾面板
• 家電外殼
• 電子設備面板
• 工業設備外罩

雙片熱成型模具

雙片熱成型模具可同時對兩張加熱后的塑料片材進行成型，并在模具內部將其結合在一起，從而形成具有更高剛性的中空結構部件。

典型應用包括：

• 汽車空氣管道
• 工業設備結構件
• 大型結構塑料面板

熱成型模具制造中使用的材料

鋁制熱成型模具

鋁是熱成型模具中最常用的材料之一，因?yàn)槠渚哂?strong>優異的導熱性能、較輕的重量以及良好的加工性能。鋁制模具非常適用于樣件生產和中等批量制造。

鋼制熱成型模具

鋼制模具通常用于高產量生產環境，因?yàn)槠渚哂懈叩哪湍バ院徒Y(jié)構強度。鋼制熱成型模具能夠在反復加熱循環中保持良好的尺寸穩定性和較長的使用壽命。

復合材料熱成型模具

在某些特殊應用中，也會使用玻璃纖維或碳纖維等復合材料制造模具。這類模具特別適用于航空航天和輕量化樣件制造。

熱成型模具設計的關鍵因素

模具表面工程

模具表面必須保證材料能夠順暢流動，以避免出現減薄、褶皺或壁厚不均等缺陷。精密拋光和表面處理可以有效提升熱成型產品的外觀質量。

溫度管理

熱成型模具表面的溫度分布必須保持均勻，以確保穩定的成型條件。先進的模具設計通常會集成冷卻通道或熱管理系統，從而提升成型穩定性。

排氣系統

在真空熱成型模具中設置微小排氣孔，可以有效排出被困空氣，使加熱后的片材能夠完全貼合模具表面。

結構強度

熱成型模具必須能夠承受反復的加熱循環和成型壓力而不發生變形。高強度模具材料能夠保證長期穩定的生產性能。

熱成型模具的工業應用

汽車制造

熱成型模具廣泛用于生產輕量化汽車部件，包括內飾面板、行李箱襯板、電池蓋板以及底盤防護板等。

航空航天部件

在航空航天制造領域，熱成型模具用于生產飛機內飾面板、艙體結構以及輕量化復合材料部件，在減輕重量方面具有重要意義。

工業設備

工業熱成型模具用于制造耐用的設備外殼、機械防護罩以及各種工業結構外殼，廣泛應用于制造工廠和工業環境。

包裝行業

熱成型模具在包裝行業中應用廣泛，可實現食品托盤、醫療包裝以及產品保護包裝的大規模生產。

熱成型模具的優勢

• 生產效率高
• 模具成本低于注塑成型
• 能夠制造大型部件
• 設計靈活性高
• 產品質量穩定

這些優勢使熱成型成為制造熱塑性及復合材料部件的重要技術之一，并在多個行業中得到廣泛應用。

關于熱成型模具的常見問題

什么是熱成型模具？

熱成型模具是一種用于通過真空或壓力成型技術，將加熱后的熱塑性片材加工成特定結構形狀的模具。

熱成型模具通常使用什么材料制造？

熱成型模具通常由鋁、鋼或復合材料制造，具體材料取決于生產規模和應用需求。

哪些行業使用熱成型模具？

熱成型模具廣泛應用于汽車制造、航空航天、工業設備制造以及包裝行業等多個領域。

結論

熱成型模具是熱塑性材料和復合材料制造過程中不可或缺的重要工具。高精度的熱成型模具能夠幫助制造商生產出具有優異表面質量和穩定尺寸精度的輕量化部件。

隨著全球工業不斷向輕量化材料、可持續生產以及高效制造技術發展，先進的熱成型模具將在生產高性能塑料和復合材料部件方面持續發揮關鍵作用。
